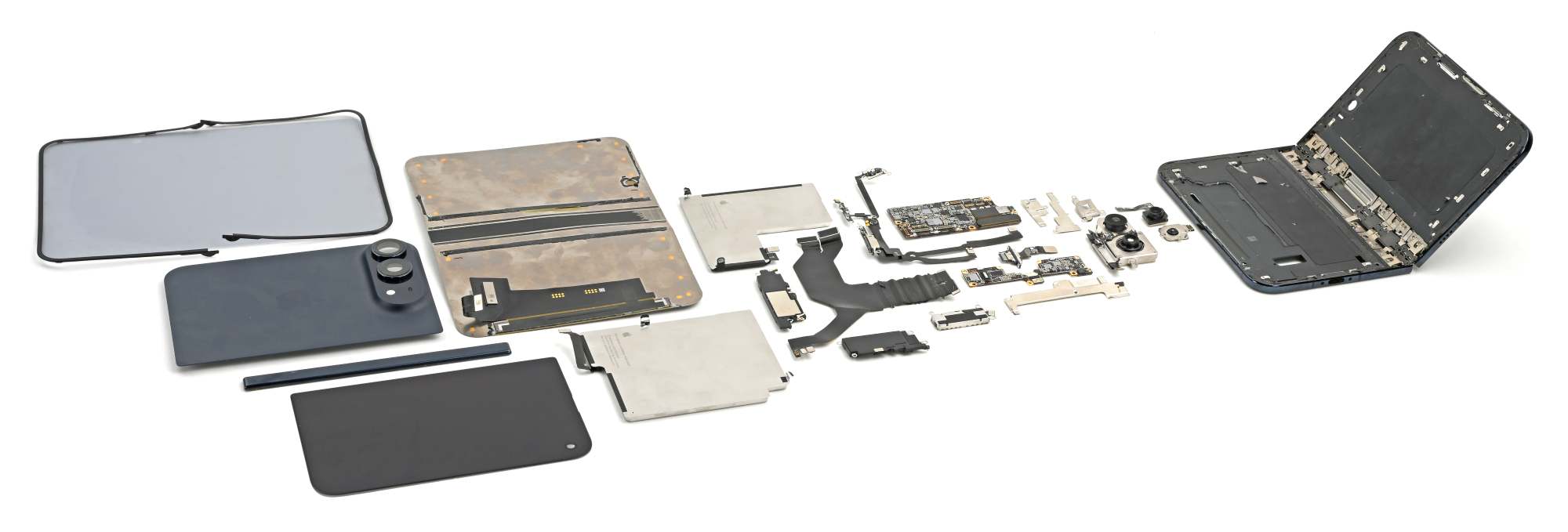

iFixit опубликовала разборку iPhone Duo — первого складного смартфона Apple. Устройство получило предварительную оценку ремонтопригодности 5 из 10; по словам iFixit, это самый высокий балл, который она когда-либо ставила складному смартфону. Оценка предварительная, пока не появились сменные детали.

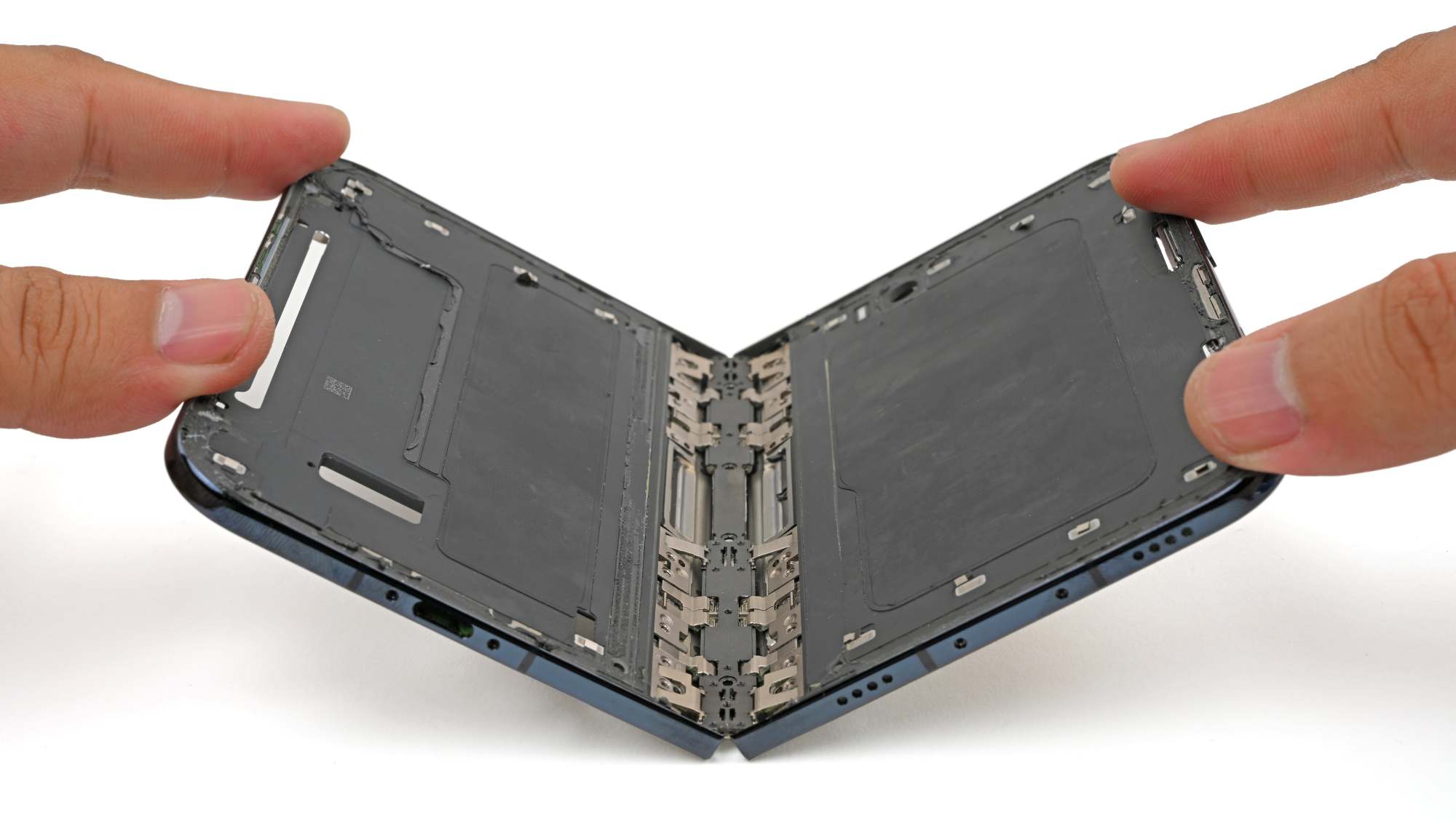

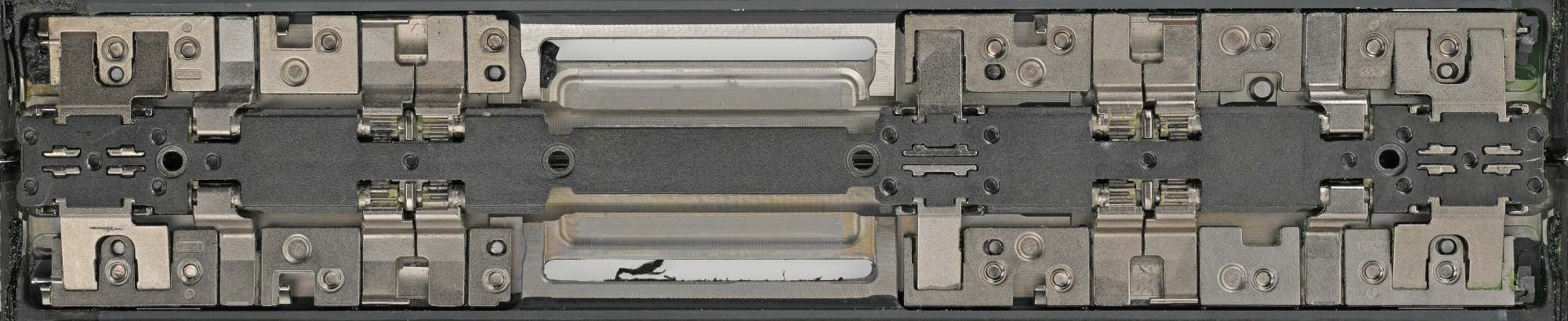

Основное внимание в разборке уделено шарниру. Он сочетает шестерни, пружины и соединённые металлические шарниры, а также конструкцию waterdrop, дающую экрану изгибаться не слишком резко. По данным iFixit, Apple также использует изогнутые направляющие, чтобы контролировать движение соединений и снижать нагрузку на дисплей при открытии и закрытии.

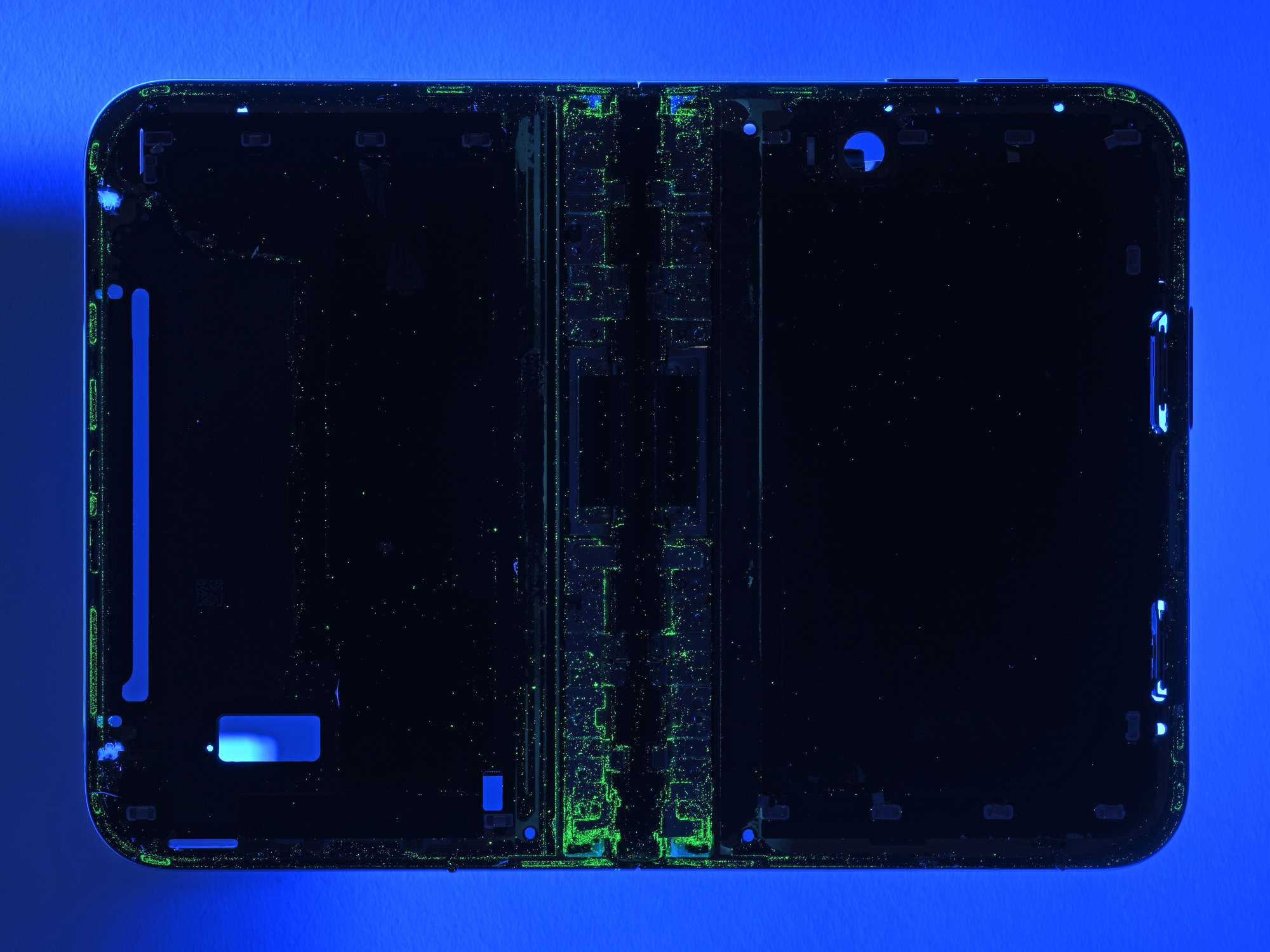

iFixit провела традиционный тест с флуоресцентной пылью. После него шарнир начал издавать хрустящие звуки, но внутрь проникло относительно мало пыли — особенно по сравнению с другими складными телефонами, которые тестировала iFixit. iPhone Duo имеет рейтинг IP68: пыленепроницаемость и защита от погружения в воду на глубину до 6 метров на 30 минут.
iFixit изучила возможные причины ранних отказов экрана, о которых сообщали владельцы iPhone Duo: многие описывали хруст при складывании или раскладывании, после чего на внутреннем дисплее появлялись яркие линии. Многие сообщения об отказах указывают на одну и ту же область — рядом с переходом между отверстием для кабеля, соединяющего две половины, и центральной опорой шарнира. С помощью КТ-сканов, записей разборки и патентов Apple iFixit построила 3D-модель шарнира. Одна из возможных причин — центральная опорная планка не втягивается должным образом при закрытии и может чрезмерно давить на дисплей. Другая — изогнутые направляющие, которые при складывании поднимаются над соседними компонентами и теоретически могут мешать экрану, если не движутся как задумано. iFixit также отмечает, что в пострадавшей области сходятся несколько структурных кромок и компонентов, что может концентрировать напряжение на хрупких слоях дисплея. Окончательно причину отказов разборка не устанавливает.

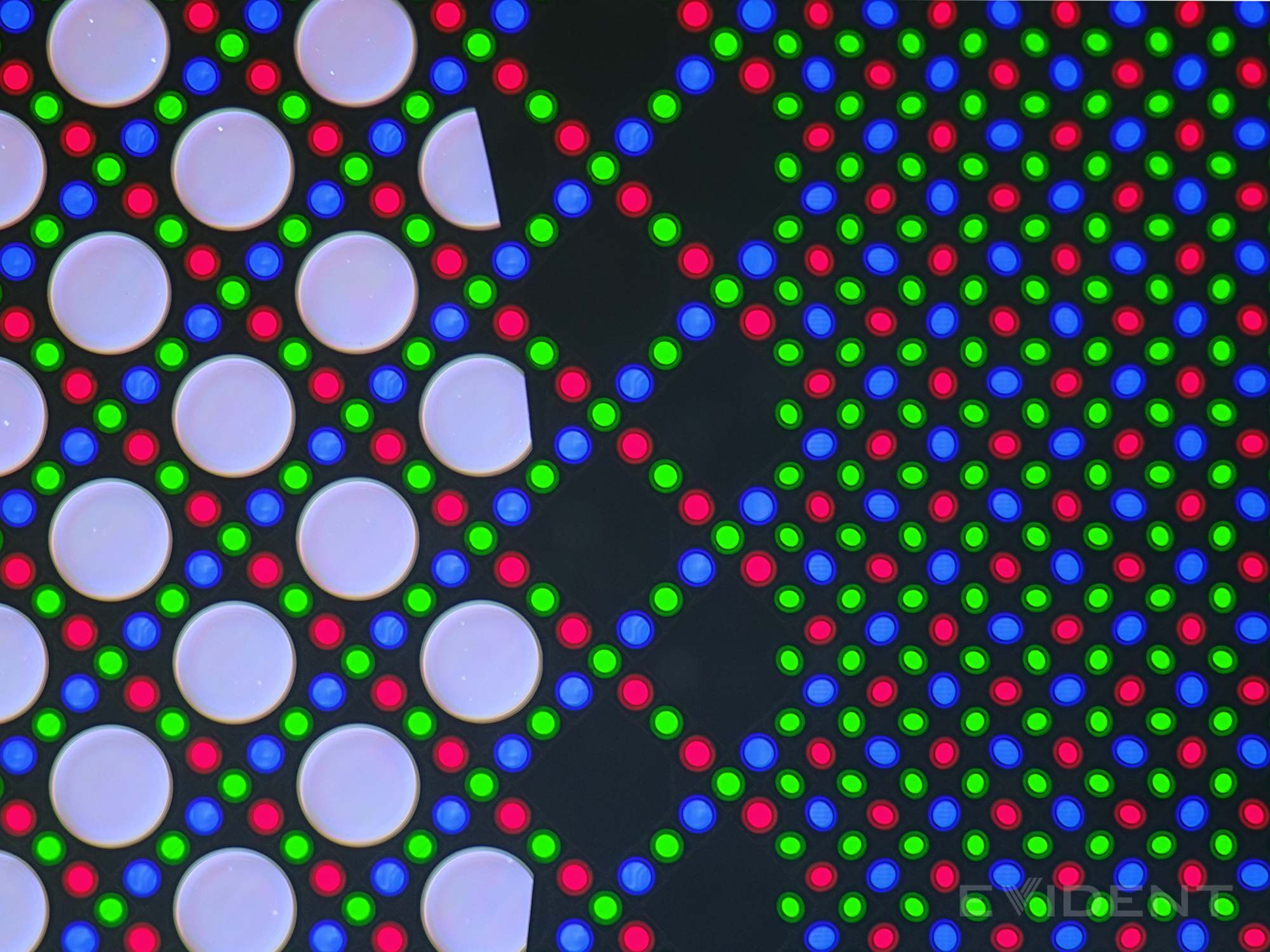

Отдельно iFixit рассмотрела матовый дисплей с нанотекстурой: по объяснению Apple, он маскирует складку, рассеивая отражённый свет. Под микроскопом поверхность оказалась покрыта мелкими округлыми бугорками, которые рассеивают отражения. Изучая пиксели, iFixit заметила, что часть субпикселей имеет овальную форму и ориентирована в разных направлениях, а не по единому шаблону; в патенте Apple указано, что такое расположение может уменьшать артефакты дифракции. Над внутренней селфи-камерой используется изменённый рисунок пикселей с более крупными промежутками для пропуска света, а сами пиксели там круглее и расположены регулярнее. Окантовку вокруг внутреннего экрана можно снять без повреждений благодаря защёлкам, а не только клею; внешний дисплей тоже снимается на удивление легко.

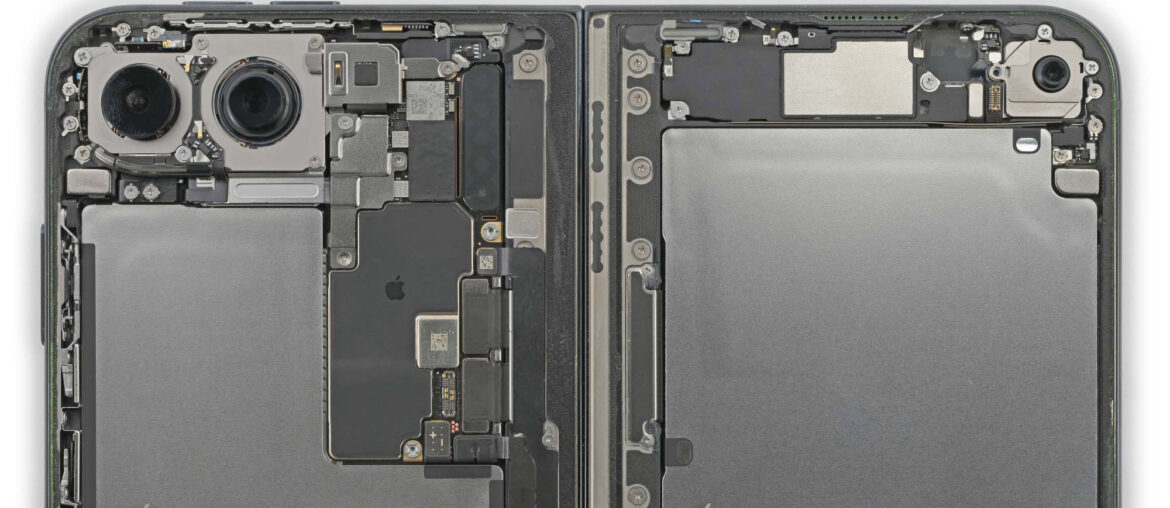

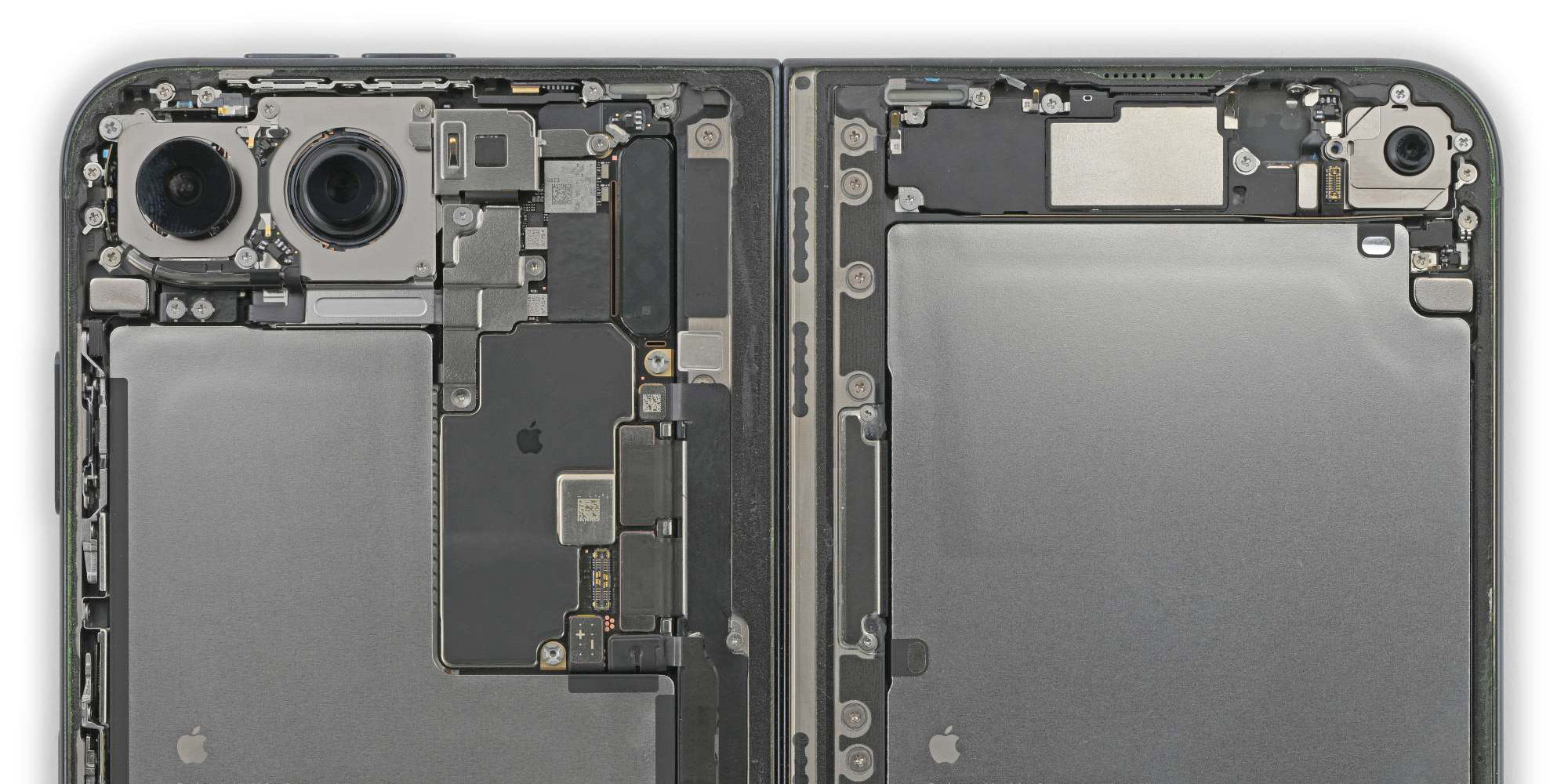

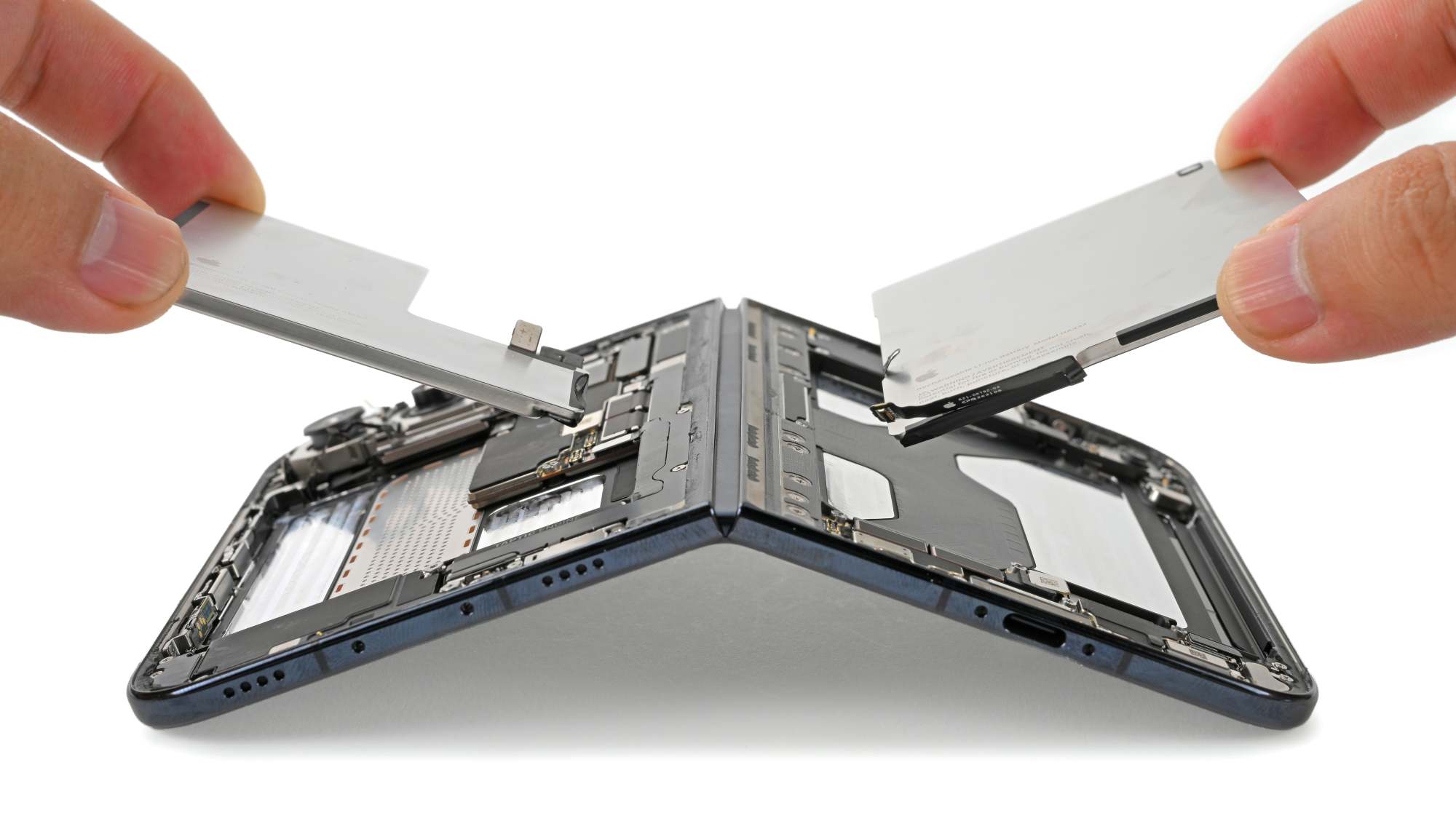

В разборке показано расположение двух аккумуляторов: один под задним стеклом, другой под внешним дисплеем, поэтому для замены обоих нужно открывать обе половины телефона. Ёмкость большего аккумулятора — 11,567 Вт·ч, меньшего — 7,506 Вт·ч, суммарно 19,073 Вт·ч. iFixit похвалила электрически отсоединяемый клей на обоих аккумуляторах, позволяющий извлекать их без сильного поддевания, и назвала это лучшим опытом замены аккумулятора среди складных смартфонов.
